LK-NY55D ພະລັງງານສູງ DWDM DFB Laser
- Direct Current Coupling
- High-Dynamic-Range
- ກະແສໄຟຟ້າຕໍ່າ
- ພະລັງງານຜົນໄດ້ຮັບສູງ
- ຊຸດ Butterfly 14pin
- ອຸນຫະພູມກໍລະນີປະຕິບັດງານ: -20 ຫາ 70 ℃
- ຄວາມຫນ້າເຊື່ອຖືສູງ
- ຜົນຜະລິດພະລັງງານສູງເຖິງ 100mw
- Polarization Maintaining (PM) ເສັ້ນໄຍ
ລາຍລະອຽດຂອງຜະລິດຕະພັນ
ເລເຊີ LK-NY55D ຖືກອອກແບບເພື່ອຮັບໃຊ້ເປັນຕົວປ່ອຍແສງສະເພາະທາງແສງທີ່ມີຄວາມຍາວຄື້ນ, ເຊິ່ງເໝາະສົມສຳລັບການເຊື່ອມໂຍງກັບຕົວຄວບຄຸມພາຍນອກພາຍໃນລະບົບ CATV ແລະ DWDM. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ກ່ຽວຂ້ອງກັບ super trunking ແລະການແຈກຢາຍ. ຄວາມຍາວຂອງຄື້ນທີ່ສະເໜີໃຫ້ໂດຍຊຸດນີ້ປະຕິບັດຕາມມາດຕະຖານ ITU Grid ໃນແງ່ຂອງທັງຂອບເຂດ ແລະສະເພາະຊ່ອງ.
ຊຸດນີ້ມາພ້ອມກັບເສັ້ນໄຍ Polarization-maintaining (PM) ແລະມີຄຸນສົມບັດການເຊື່ອມກະແສໄຟຟ້າໂດຍກົງ (dc). ມັນປະກອບມີເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນສໍາລັບການວັດແທກອຸນຫະພູມ, ແລະໂຟໂຕdiode ຈໍພາບສໍາລັບການກວດສອບພະລັງງານແສງ. ໂມດູນດັ່ງກ່າວແມ່ນຢູ່ໃນຊຸດ butterfly 14-pin ທີ່ເຂົ້າກັນໄດ້ກັບຮູບແບບ OC-48 pin, ແລະມັນລວມເອົາຕົວແຍກ optical ພາຍໃນຊຸດຕົວມັນເອງ.
ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການ
| ຄຸນລັກສະນະທາງໄຟຟ້າ / optical (TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| ພາລາມິເຕີ | ສັນຍາລັກ. | ສະພາບ | min | ປະເພດ | ສູງສຸດທີ່ເຄຍ | ຫນ່ວຍ |
| ຄວາມຖີ່ຂອງການ | f | - | 0.01 | - | 1 | ghz |
| ແບນວິດ (-3dB, I=200mA) | S21 | - | 1 | ghz | ||
| ພະລັງງານຜົນຜະລິດ optical | P | 40 mW ຮຸ່ນ, T = Tset, IF = ຂ້ອຍOP50 mW ຮຸ່ນ, T = Tset, IF = ຂ້ອຍOP63 mW ຮຸ່ນ, T = Tset, IF = ຂ້ອຍOP80 mW ຮຸ່ນ, T = Tset, IF = ຂ້ອຍOP100 mW ຮຸ່ນ, T = Tset, IF = ຂ້ອຍOP |
40 50 63 80 100 |
- | - | mW |
| Thershold ປັດຈຸບັນ | ອິທ | BOL | - | - | 40 | mA |
| ປະຈຸບັນປະຕິບັດງານ | ໄອ | ລຸ້ນ 40 mW, BOL ລຸ້ນ 50 mW, BOL ລຸ້ນ 63 mW, BOL ລຸ້ນ 80 mW, BOL ລຸ້ນ 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| ແຮງດັນປະຕິບັດງານ | ວປ | BOL, IF = ຂ້ອຍOP | - | - | 2.5 | V |
| ຄື້ນຟອງສູງສຸດ | λ | T = Tset, IF = ຂ້ອຍOP | - | 1550 | - | nm |
| ສິ່ງລົບກວນຄວາມເຂັ້ມຂົ້ນ | rhine | - | - | - | -160 | dB / Hz |
| ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ | SMSR | 30 | - | - | dB | |
| ການສູນພັນ Polarization | PER | IF = ຂ້ອຍOP | 17 | - | - | dB |
| ຄວາມຍາວຄື້ນລອຍຂ້າມ TC ລະດັບ | ∆λTOP | T = TOP | - | - | 40 | pm |
| ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ | ທ | TOP=25℃ | 9.5 | 10 | 10.5 | ກ |
| ອຸນຫະພູມເຄື່ອງຄວບຄຸມອຸນຫະພູມ. ຄ່າສໍາປະສິດ | TCTH | TOP=25℃ | - | -4.4 | - | % / ° C |
| TEC ປັດຈຸບັນ | ລາຍການ | -20 ℃ <TC<70 ℃ | -1.0 | - | 1.5 | A |
| ແຮງດັນ TEC | Vtec | -20 ℃ <TC<70 ℃ | -2.0 | - | 3.0 | V |
| RF impedance | ຊິນ | 40 MHz-1002 MHz | 1 | - | 6 | Ω |
| ຕິດຕາມກວດກາ PD ໃນປັດຈຸບັນ | Im | IF = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| ຕິດຕາມກວດກາ PD Dark Current (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| ປົກກະຕິ & ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ | |||||
|---|---|---|---|---|---|
| ພາລາມິເຕີ | ສັນຍາລັກ. | ສະພາບ | ຕ່ໍາສຸດ. | ສູງສຸດທີ່ເຄຍ. | ຫນ່ວຍບໍລິການ |
| ເລເຊີສົ່ງຕໍ່ກະແສໄຟຟ້າ DC | If | - | - | 750 | mA |
| ແຮງດັນເລເຊີປີ້ນກັບກັນ | V | - | - | 2 | V |
| Photodiode Reverse Voltage | VR | - | - | 10 | V |
| ອຸນຫະພູມການດໍາເນີນງານ | To | - | -20 | + 70 | ° C |
| ອຸນຫະພູມການເກັບຮັກສາ | Ts | - | -40 | + 85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
ຫມາຍເຫດ: ຊິບເລເຊີທັງຫມົດແມ່ນມາຈາກ wafers ທີ່ໄດ້ຮັບການຢັ້ງຢືນໂດຍໃຊ້ອຸປະກອນຕົວແທນຈໍານວນຫຼາຍທີ່ຕ້ອງບັນລຸຜົນຜະລິດທີ່ຍອມຮັບສໍາລັບການເຜົາໄຫມ້ໃນ.

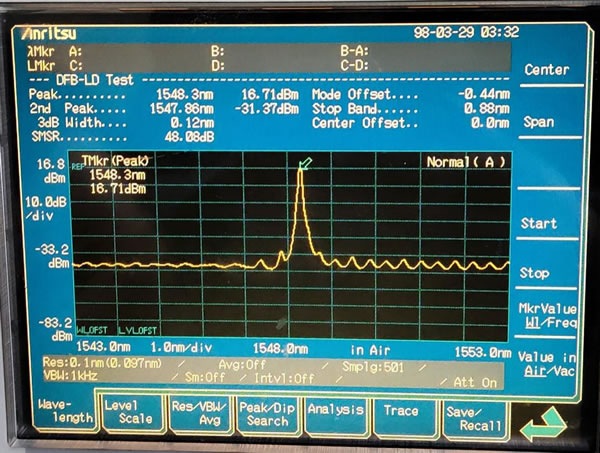

● ຂໍ້ມູນທົ່ວໄປ

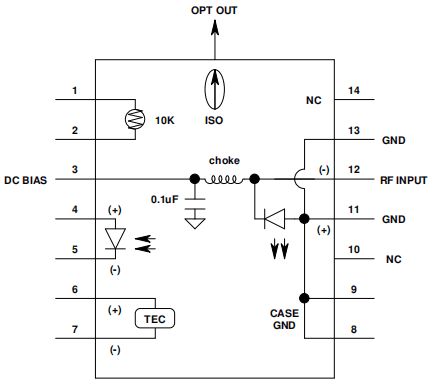

● schematic ໄຟຟ້າ
| ນໍາພາ# | ຫນ້າທີ່ | ນໍາພາ# | ຫນ້າທີ່ |
| 1 | ເຄື່ອງເຮັດຄວາມຮ້ອນ | 8 | GND |
| 2 | ເຄື່ອງເຮັດຄວາມຮ້ອນ | 9 | GND |
| 3 | LD-(ອະຄະຕິ) | 10 | NC |
| 4 | PD anode | 11 | GND(LD+) |
| 5 | PD cathode | 12 | RF ໃນ |
| 6 | ເຄື່ອງເຢັນ+ | 13 | GND(LD+) |
| 7 | ຕູ້ເຢັນ- | 14 | NC |

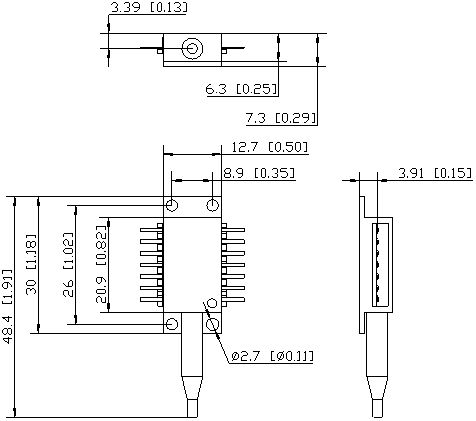

● ຂະໜາດ ແລະເຂັມ (ໜ່ວຍ: mm[ນິ້ວ])
RF Connector: SMA
● ຂໍ້ມູນການສັ່ງຊື້
ແຜ່ນທີ 1:
| ລະຫັດ | ລາຍລະອຽດ |
| 55 | ຊຸດຜີເສື້ອ DWDM ພະລັງງານສູງ 14PIN |
ແຜ່ນທີ 2:
| ລະຫັດ | ພະລັງງານ Optical |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
ແຜ່ນທີ 3:
| Channel | ຄວາມຖີ່ (THz) | ຄວາມຍາວກາງຄື້ນ (nm) | Channel | ຄວາມຖີ່ (THz) | ຄວາມຍາວກາງຄື້ນ (nm) | |
| C01 | ຄວາມຍາວຄື້ນທີ່ກໍາຫນົດເອງທີ່ຕ້ອງການ | C37 | 193.7 | 1547.72 | ||
| C02 | ທີ່ບໍ່ແມ່ນ ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | ທີ່ບໍ່ແມ່ນ ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | ທີ່ບໍ່ແມ່ນ ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
ແຜ່ນທີ 4:
| ລະຫັດ | ລາຍລະອຽດ |
| PM | ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ PM-FC/APC, 0.9mm, ຄວາມຍາວ 1m |
● ຂໍ້ຄວນລະວັງ
ລັດສະໝີຂອງເສັ້ນໄຍໂຄ້ງບໍ່ຫນ້ອຍກວ່າ 20 ມມເພື່ອຫຼີກເວັ້ນການເສຍຫາຍຂອງເສັ້ນໄຍ.
ໃຫ້ແນ່ໃຈວ່າຈຸດເຊື່ອມຕໍ່ຂອງເສັ້ນໄຍແມ່ນສະອາດກ່ອນທີ່ຈະເຊື່ອມຕໍ່ມັນກັບ opto-circuit.
ການປົກປ້ອງ ESD ທີ່ເຫມາະສົມແມ່ນຕ້ອງການໃນການເກັບຮັກສາ, ການຂົນສົ່ງແລະການນໍາໃຊ້.
ຄໍາຮ້ອງສະຫມັກ
CATV
DWDM
Free Space Optics
Super trunking ແລະການແຜ່ກະຈາຍ,
ການສົ່ງສັນຍານໃນເຄືອຂ່າຍ optical
